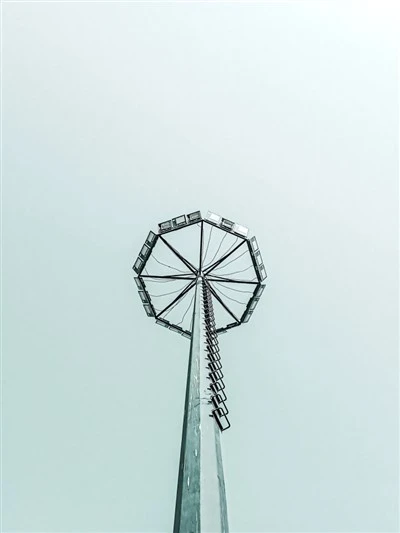

Soluzioni per sistemi di illuminazione a palo alto

Torri faro professionali in acciaio zincato e infrastrutture intelligenti

I nostri-pali per l'illuminazione ad alto palo in acciaio zincato per impieghi gravosi (da 15 a 50 m) sono progettati per un'illuminazione esterna uniforme-di un'ampia area, ad alta-intensità e uniforme. Riducendo i punti luce necessari, questi sistemi riducono significativamente la densità di installazione e i costi di manutenzione operativa a lungo termine.

1. Parametri e specifiche tecniche

2. Flusso di lavoro di produzione- interno

Il nostro impianto di produzione integrato verticalmente garantisce l'integrità strutturale e la conformità agli standard internazionali attraverso un rigoroso flusso di lavoro in 9 fasi:

[Svolgimento bobina di acciaio] ➔ [Taglio plasma/laser CNC] ➔ [Piegatura lamiera CNC] ⬇ [Smerigliatura e lucidatura] ⇦ [Saldatura ad arco sommerso (SAW)] ⇦ [Laminazione a cono] ⬇ [Galvanizzazione a caldo- per immersione] ➔ [Verniciatura elettrostatica a polvere] ➔ [QC finale e Spedizione]

Tappe fondamentali della produzione

Preparazione di precisione:Lo srotolamento automatizzato elimina le tensioni interne del materiale per prevenire l'ondulazione dell'albero. Il taglio al plasma CNC mantiene le tolleranze dimensionali dei bordi entro $\\pm$0,5 mm.

Saldatura robotizzata:Le cuciture longitudinali utilizzano la saldatura automatica ad arco sommerso (SAW) per una penetrazione profonda e resistenza alla fatica. Tutte le cuciture sono sottoposte a test non-distruttivi (NDT) tramite ultrasuoni (UT) o ispezione con particelle magnetiche (MPI).

Protezione contro la corrosione duplex:Legame metallurgico totale tramite un bagno di zinco fuso a ~450 gradi. Per i siti marini, costieri o ad alto-inquinamento, uno strato secondario di rivestimento in polvere elettrostatica fornisce una finitura decorativa altamente durevole.

3. Sistemi di accesso per manutenzione (pali > 20 m)

Per eliminare la necessità di gru costose o di pericolose arrampicate in alta-altitudine, i sistemi sono dotati di soluzioni-di abbassamento degli anelli di illuminazione personalizzate.

Sistema di abbassamento singolo standard

Guidare:Argano manuale interno-a manovella o motore elettrico-inserito dietro una porta di accesso alla base con serratura.

Guida ed elettrica:Le funi metalliche anti-torsione in acciaio inossidabile scorrono lungo le pulegge di guida interne. Include finecorsa integrati e blocchi meccanici di sicurezza per ancorare l'anello al suo apice.

Doppio sistema di abbassamento ridondante (consigliato per $\\ge$ 35 milioni)

Utilizza sistemi a doppio verricello indipendenti per condividere il peso totale del carico utile.

Fornisce ridondanza di sicurezza per le infrastrutture critiche (ad esempio, piazzali aeroportuali commerciali e porti per container), prevenendo tempi di inattività totali dell'illuminazione durante la manutenzione ordinaria.

4. Pannelli di controllo intelligenti e monitoraggio remoto

Ogni torre a palo alto è dotata di un pannello di distribuzione dell'alimentazione resistente alle intemperie IP65 che può essere aggiornato con funzionalità di gestione automatizzata:

Trigger intelligenti:Fotocellule integrate, timer astronomici e profili di regolazione programmabili ottimizzano il consumo energetico.

Integrazione della telemetria:I protocolli di comunicazione 4G/GPRS e Modbus integrati-riconducono la telemetria a un dashboard SCADA centrale o Smart City.

Diagnostica predittiva:Il monitoraggio-in tempo reale rileva istantaneamente guasti agli impianti, assorbimenti anomali di corrente, spostamenti di inclinazione strutturale o guasti al meccanismo del verricello.

5. Applicazioni tipiche del progetto

Infrastrutture di trasporto:Svincoli autostradali, caselli autostradali, scali di smistamento ferroviario e piazzali aeroportuali.

Logistica marittima:Porti marittimi, terminal per container, banchine per la movimentazione di rinfuse e zone doganali.

Industriale e commerciale:Parchi logistici, miniere-a cielo aperto, perimetri di fabbriche e grandi piazze pubbliche.

Ricreazione:Stadi sportivi all'aperto, arene e complessi sportivi regionali.

6. Supporto tecnico, OEM e RFQ

Il nostro-team di progettazione interno fornisce calcoli completi di ingegneria strutturale, modellazione CAD 3D, layout della gabbia di ancoraggio delle fondazioni-e calcoli fotometrici su misura per le condizioni sismiche e del suolo locali.

Richiedi un preventivo tecnico

Per ricevere un layout di configurazione e una proposta commerciale su misura, inviare i seguenti dettagli al nostro ufficio tecnico:

Altezza del palo target (e.g., 20m, 30m, 45m)

Localizzazione geografica del progetto(Per calcoli del carico del vento localizzato)

Area di illuminazione target totale e requisiti Lux(Livello di illuminazione target)

Carico preferito dell'apparecchio(Numero di apparecchi, potenza preferita o diffusione del fascio target)

• Parametro	Specifica/Descrizione
  Altezza della torre	15m / 20m / 25m / 30m / 35m / 40m / 45m / 50m (personalizzabile)
  Tipo di struttura	Torre unipolare a tubo-singolo; collegamento-giunto scorrevole o flangiato
  Forma della sezione trasversale	Circolare / Ottagonale / Dodecagonale / Poligono a 16 lati
  Grado materiale	Acciaio strutturale ad alta resistenza-bassolegato Q235B / Q345B
  Trattamento superficiale	Zincato a caldo-per immersione (rivestimento di zinco maggiore o uguale a 85μm, secondo ISO 1461 o ASTM A123)
  Opzione di verniciatura	Verniciatura a polvere di colore RAL su superficie zincata (opzionale)
  Spessore della parete	4,0 mm – 12,0 mm (in base ai requisiti di altezza e carico del vento)
  Diametro superiore	60mm – 180mm (a seconda dell'attrezzatura montata)
  Diametro inferiore	300 mm – 650 mm (in base all'altezza totale e al design)
  Diametro piastra flangiata	350 mm – 600 mm
  Spessore della piastra flangiata	16 mm – 30 mm
  Tipo di bullone di ancoraggio	Bulloni di fondazione zincati M20/M24/M30 con dadi e rondelle
  Resistenza al carico del vento	Fino a 160–180 km/h (personalizzabile per cicloni o regioni costiere)
  Prestazione sismica	Progettato per le zone 8–9 (secondo lo standard locale del cliente)
  Bracci di montaggio dell'antenna	Bracci a braccio singolo o doppio; lunghezza: 0,6 m – 1,5 m (personalizzato)
  Piattaforma (opzionale)	Piattaforme ad anello o quadrate ogni 10–15 m; larghezza: 0,8–1,2 m
  Vassoio per cavi	Passerella per cavi tipo scala interna o esterna-; zincato
  Scala da arrampicata	Scala in acciaio zincato + gabbia di sicurezza (sistema anticaduta opzionale)
  Protezione contro i fulmini	Parafulmine (1,5 m–2 m), cavo discendente e terminali di messa a terra
  Resistenza di terra	<10 ohms (as per telecom tower grounding standard)
  Interfaccia di montaggio	Antenna, parabola a microonde, pannello solare, CCTV, sensori IoT
  Progettare la vita	Maggiore o uguale a 25 anni (rivestimento + struttura)
  Certificazioni	ISO 9001, CE, SGS, rapporti di prova di tipo
  Standard di conformità	TIA/EIA-222-G/F, ISO 1461, ASTM A123, BS EN 10025
  Metodo di installazione	Montaggio in-luogo mediante gru; bulloni di fondazione pre-incorporati
  Imballaggio	Pali componibili con struttura in acciaio o imbottiti con sacchi intrecciati
  Misura del contenitore di spedizione	Contenitore 20GP/40HQ a seconda della lunghezza del segmento
  Tempi di consegna	20-30 giorni lavorativi dopo il deposito (in base alla quantità e all'altezza)
